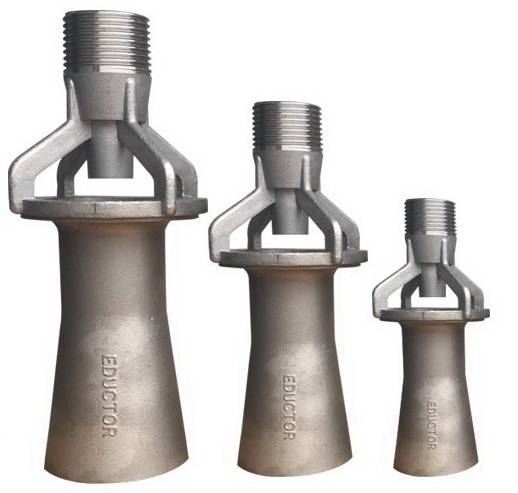

Эдукторы (ранее называемые эжекторами) широко используются в системах безвоздушного перемешивания, используя в своей основе эффект Вентури. При этом перекачиваемый поток вовлекает в перемешивание 4-х кратное количество жидкости из объёма ванны. Таким образом, 4/5 объёма циркулирующей жидкости перемещаются при практически нулевом гидравлическом сопротивлении, что позволяет существенно уменьшить мощность насоса.

Эдукторы используются для перемешивания в резервуарах эмульсий и растворов, требующих быстрой и точной корректировки состава и т. д.

По сравнению с традиционным барботажем — такое безвоздушное перемешивание имеет следующие преимущества:

• перемешиваемый раствор не загрязняется пылью и маслом из воздухопровода
• горячий раствор не охлаждается барботируемым воздухом
• уменьшается (а иногда исключается) вспенивание перемешиваемой среды
• фронт перемещивающего потока движется не вертикально вверх, а под углом, таким образом обеспечивая большую степень перемешивания
• системы эдукторов не засоряются шламом
• сфокусированный “факел” нагнетаемого потока позволяет жидкости циркулировать даже в трудно доступных местах завешенных деталей
• процесс перемешивания может быть совмещён с процессом фильтрации

Принцип работы:

Раствор всасывается насосом вблизи поверхности ванны (для избежания захвата образующегося на дне осадка) и нагнетается вблизи дна резервуара через эдукторы.

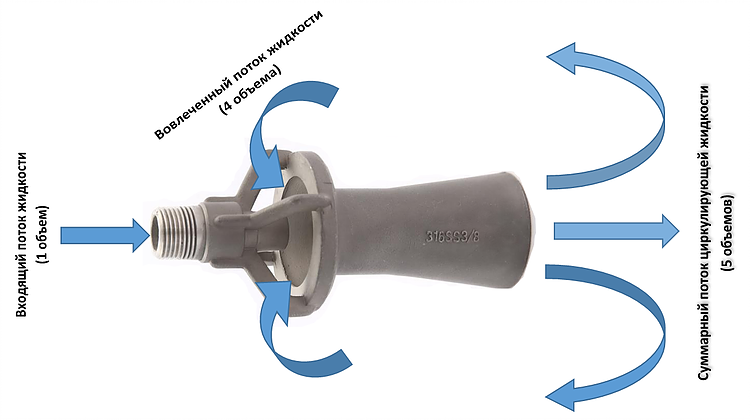

Основная масса раствора циркулирует за счёт эффекта Вентури. При этом на каждый 1 литр потока, нагнетаемого в эдуктор насосом, дополнительные 4 литра вовлекаются в циркуляцию из объёма раствора.

Правила предосторожности:

Для исключения поднятия донного шлама — сопла эдукторов должны быть направлены под углом, а не на дно.

Также важно, чтобы противостоящие эдукторы были установлены зигзагом, а не друг напротив друга. При этом создаются дополнительные круговые потоки смешиваемых материалов.

Не рекомендуется выбирать слишком малое расстояние между эдукторами, т. к. при этом большая часть энергии струи расходуется при столкновении потоков материалов (в то время, как при выборе большого расстояния создаются равномерные потоки смешивания).

Данная информация устарела, в настоящий момент компания не осуществляет поставки вышеуказанного оборудования.
