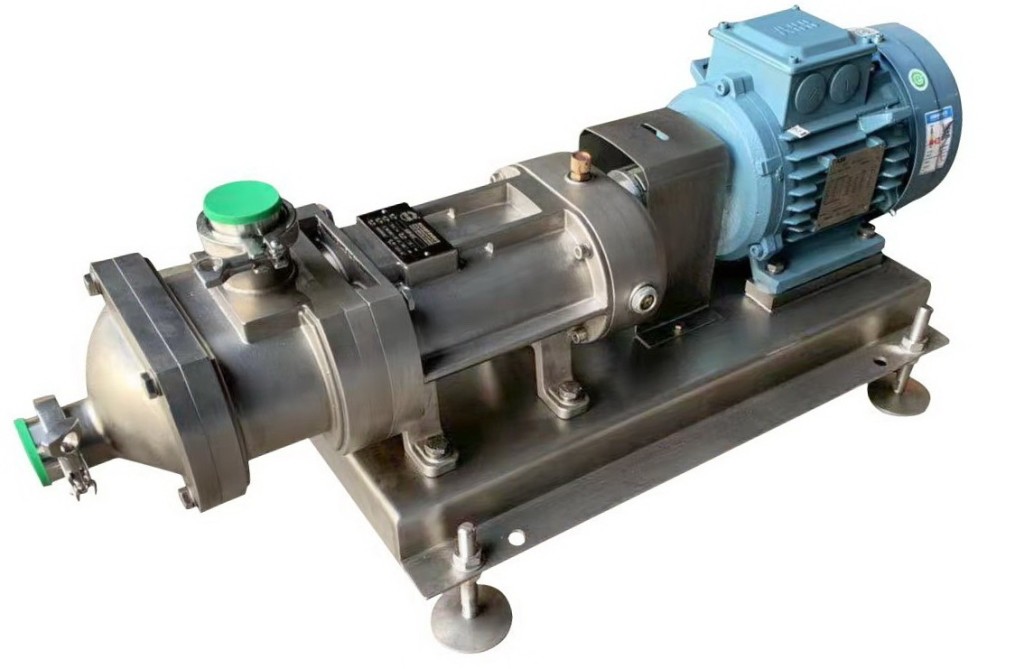

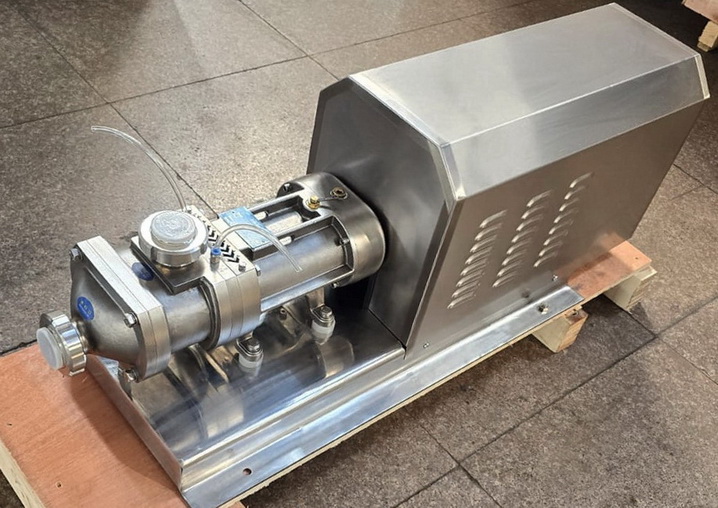

НАСОС ДВУХВИНТОВОЙ (ДВУХШНЕКОВЫЙ)
Принцип действия двухвинтового (двухшнекового) насоса:
Внутри корпуса насоса вращается пара роторов, проталкивая жидкость, находящуюся вокруг винтов, соответственно размеру шага винтов.
Жидкости подаются очень равномерно и без пульсаций и вдоль оси (не по окружности, как в центробежных насосах).
Жидкости, чувствительные к перемешиванию в поперечном сечении или турбулентному перемешиванию, подвержены небольшим нагрузкам в процессе перекачивания.
Благодаря отсутствию пульсаций, низким скоростям, минимальному количеству центробежных вращений и отсутствию соприкосновений между винтами, перекачиваемый продукт не подвергается изменениям объема, текстуры, особенностей и свойств.
Благодаря низкой инерции вращающихся частей, винтовые насосы могут работать на более высоких частотах вращения, чем другие объемные насосы или эквивалентные объемные камеры.
Преимущества двухвинтового (двухшнекового) насоса:
- в отличие от центробежных — двухвинтовые насосы перекачивают жидкость ровным, не пульсирующим потоком, что позволяет не перемешивать жидкость и сохранять ее структуру.
- в отличие от импеллерных — двухвинтовые насосы лучше работают с более густыми веществами, а также на выходе имеют показатели давления вплоть до 1.0 МПа и более.
- в отличие от поршневых и плунжерных насосов — у двухвинтовых насосов происходит равномерная подача жидкости, а также они способны перекачивать комплексные смеси из жидкой и твердой фаз, не повреждая твердые включения.
Кроме того, следует отметить высокую способность двухвинтовых (двухшнековых) насосов к самовсасыванию и достаточную простоту конструкции, которая делает удобным обслуживание насоса.
Подача жидкости в двухвинтовом насосе пропорциональна скорости вращения, что обеспечивает несложную регулировку параметров насоса при наличии частотного привода.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Насос двухвинтовой (двухшнековый)
|
||||||
| Модель насоса | TRP-03 | TRP-05 | TRP-10 | TRP-15 | TRP-20 | TRP-40 |
| Расчетная произв-ность, л/час | 3 000 | 5 000 |
10 000 | 15 000 | 20 000 | 40 000 |
| Максимальное рабочее давление, МПа | 1.0 | 1.5 | 1.5 | 2.5 | 2.5 | 2.5 |
| Рабочий диапазон по продукту, С | -20…+120 | |||||
| Электрическая мощность, кВт | 1.5 | 2.2 | 4.0 | 5.5 | 7.5 | 15.0 |
| Присоединительные размеры, мм | DN 40 |
DN 50 |
DN 65 |
DN 80 |
DN 80 |
DN 100 |
| Материал рабочих роторов — н/ж сталь AISI 304 или 316L | ||||||
| Материал корпуса насоса — н/ж сталь AISI 304 или 316L | ||||||
| Площадка (подмоторная плита) – н/ж сталь AISI 304 | ||||||
| Габаритные размеры, мм |
900 х 300 х 360 | 950 х 300 х 400 | 1000 х 300 х 400 | 1050 х 345 х 450 | 1200 х 355 х 450 | 1550 х 385 х 450 |
| Вес, кг | 90 | 100 | 128 | 145 | 190 | 250 |
Перед заказом необходимо обращаться к техническим специалистам компании (для уточнения и согласования габаритных параметров и технических характеристик).
